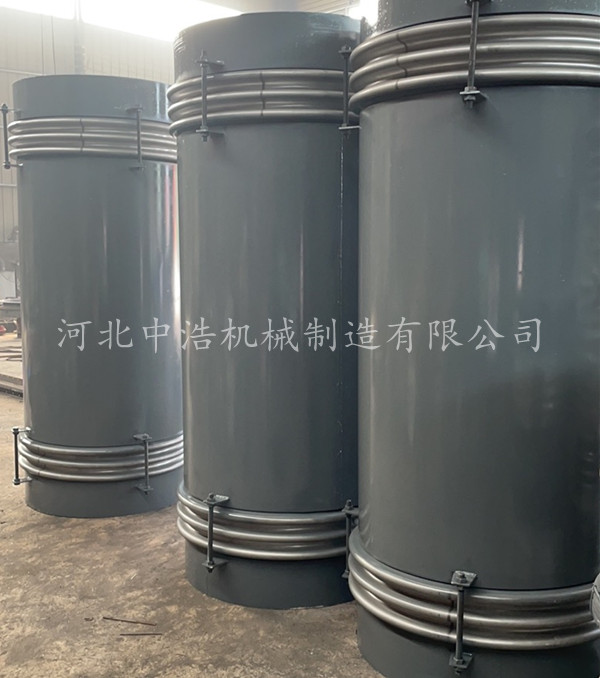

下麵中浩小編對波紋膨脹節的一些常規參數進行簡單的介紹：

　　1．波紋膨脹節型號表示方法

　　目(mu)前(qian)我(wo)國(guo)在(zai)波(bo)紋(wen)膨(peng)脹(zhang)節(jie)型(xing)號(hao)的(de)表(biao)示(shi)方(fang)法(fa)上(shang)尚(shang)無(wu)統(tong)一(yi)標(biao)準(zhun)，各(ge)生(sheng)產(chan)企(qi)業(ye)習(xi)慣(guan)於(yu)按(an)各(ge)自(zi)的(de)模(mo)式(shi)來(lai)表(biao)示(shi)。但(dan)型(xing)號(hao)所(suo)表(biao)示(shi)的(de)內(nei)容(rong)卻(que)大(da)致(zhi)相(xiang)同(tong)
，有(you)結(jie)構(gou)型(xing)式(shi)、公稱通徑、工作壓力
、補償量或波數
，連接方式等。

　　2．波紋膨脹節公稱壓力

　　產品樣本中所列的公稱壓力一般為設計溫度300℃時的壓力，分為0.25MPa、0.6MPa、1.0MPa、1.6MPa
、2.5MPa及4.0MPa等幾個壓力等級。當使用溫度低於或高於300℃時，膨脹節的壓力等級需要進行適當的修正。

　　3．波紋膨脹節公稱通徑

　　波紋膨脹節公稱通徑與管道的公稱通徑相同。

　　4．波紋膨脹節補償量與循環次數

　　波紋膨脹節的循環次數與補償量有直接的聯係，一般在產品樣本所列的補償量是確保循環次數為1000 次的值。若實際循環次數高於或低於1000次
，可根據補償量修正係數對補償量進行修正。



　　5．波紋膨脹節材料

　　波紋膨脹節的波紋管一般采用奧氏體不鏽鋼（1Cr18Ni9Ti
，SUS304，SUS316

， SUS321等）
，也可以根據使用工況采用碳鋼和複合層（即內外層為不鏽鋼材料，中間夾層采用伸長率_大的碳鋼）。法蘭和端管及其它附件采用碳銅，其中焊接零件采用低碳鋼。也可以根據用戶的要求及使用工況采用不鏽鋼和低合金結構鋼。

　　波紋膨脹節的波形可分為“U”形和“Ω”形，"Ω"形波紋管能夠承受高壓
，但隻能承受_小的軸向位移；“U”形波紋管則相反，在壁厚相同的情況下，它能承受_大的位移，但隻能承受_小的壓力。為采用U形波紋管伸縮位移_大的特性
，彌補U形波紋管隻能_小的壓力，人們常采取“補強”的方法-即在“U”形波紋管的外部增加增強部件（一般稱作鎧裝環、加強環）。采(cai)用(yong)多(duo)層(ceng)結(jie)構(gou)或(huo)增(zeng)加(jia)波(bo)紋(wen)管(guan)的(de)厚(hou)度(du)也(ye)可(ke)以(yi)提(ti)高(gao)波(bo)紋(wen)管(guan)承(cheng)受(shou)內(nei)壓(ya)的(de)能(neng)力(li)，但(dan)是(shi)增(zeng)加(jia)厚(hou)度(du)會(hui)顯(xian)著(zhu)降(jiang)低(di)波(bo)紋(wen)管(guan)的(de)疲(pi)勞(lao)壽(shou)命(ming)和(he)增(zeng)加(jia)波(bo)紋(wen)管(guan)的(de)剛(gang)度(du)。



　　波紋膨脹節的損壞：

　　1）輸送介質高壓蒸汽
，線速υ>30m/s以上，在三通、彎頭、閥門處形成湍流，使之補償器原設計的導流筒低頻大幅震動而破壞，特別是大口徑
，大補償量導流筒L>460mm以上更易發生導流筒疲勞斷裂，吹掉；

　　2）水質處理不好
，蒸汽中含有Cl離子
，造成波紋膨脹節蝕或晶格腐蝕；

　　3）安裝偏轉，固定墩發生滑移

，應力失去平衡，也是造成波紋元件扭轉（曲）變形破壞的原因之一。

　　4）設計或操作失誤，造成汽水衝擊
，爆破性水錘
，嚴重打（震）破波紋管元件；

　　5）大口徑螺旋管道
，因其內應力沒消除，使之恢複應力造成波紋節扭曲破壞。
