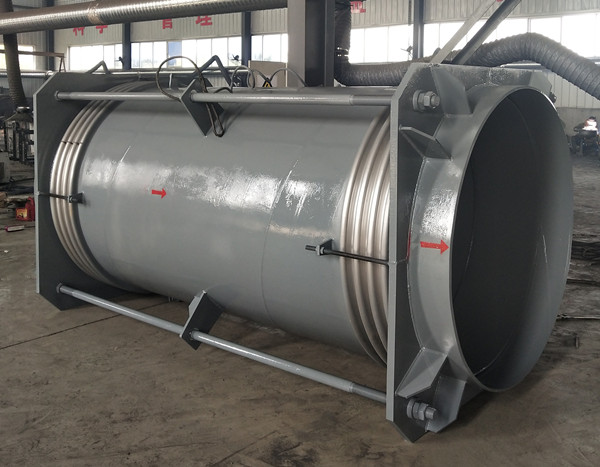

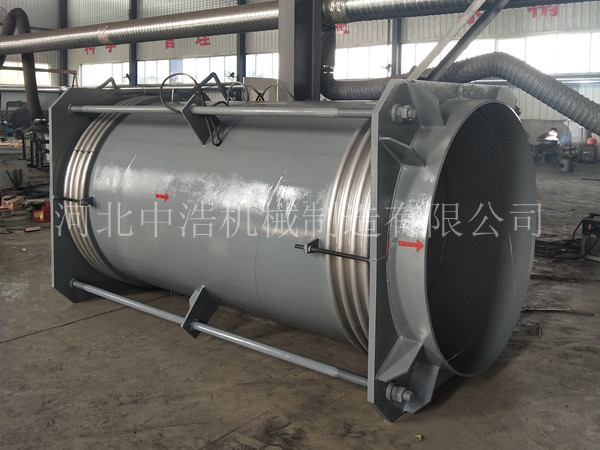

大拉杆橫向波紋補償器|波紋補償器-中浩機械大拉杆橫向波紋補償器（TDL）

　　TDL大拉杆橫向波紋補償器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。大拉杆波紋補償器由接管﹑ergebowenguanyijidalagandenglingjiangoucheng。tanengxishouguanxirenyipingmianneidehengxiangweiyi。weiyiqiumianluomuraoqiumiandianquanzhuandong，tongshilaganhaijuyouchengshouneiyatuilinengli。gaibuchangqilianggebowenguan、長中間接管以及大拉杆等零件構成
，大拉杆波紋補償器能吸收管係任意平麵內的橫向位移。位移球麵螺母繞球麵墊圈轉動，同時拉杆還具有承受內壓推力能力。



　　大拉杆橫向波紋補償器規格：

壓力級別0.1Mpa-2.5Mpa

連接方式：1

、法蘭連接 2、接管連接

工作溫度≤420℃ 疲勞壽命1500次

橫向補償量：根據用戶要求



　　大拉杆橫向波紋補償器安裝使用注意事項：

1、膨脹節上的小拉杆是安裝運輸“冷緊”用的
，不可作為承力件，產品在管道上安裝完畢後，要將其拆除，方可投入運行。

2、當對膨脹節的橫向位移量要求_大或係統壓力_高時，可對膨脹節進行“冷緊”，冷緊量是實際橫向位移的一半，即1／2Y。冷緊方向與橫向位移方向相反進行。
